夢天實驗艙作為中國空間站的第二個實驗艙，將與天和核心艙交會對接并完成轉位，中國空間站將形成三艙“T”字基本構型。夢天實驗艙發射在即，中國載人航天官方平臺特別推出《解碼夢天》系列科普文章，為大家介紹夢天實驗艙，首期內容讓我們一起了解托舉夢天實驗艙的專屬“座駕”——長征五號B運載火箭。

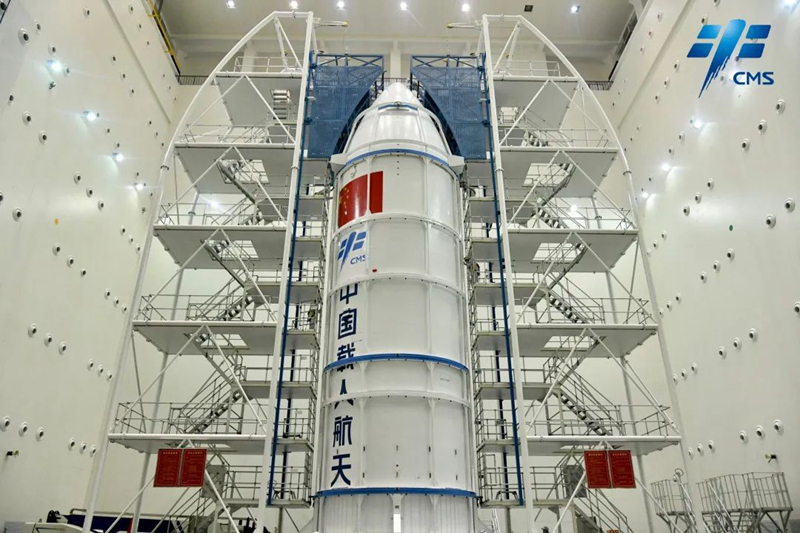

夢天實驗艙與長征五號B遙四運載火箭組合體轉運至發射區
2022年10月25日，搭載著空間站夢天實驗艙的長征五號B遙四運載火箭穩穩轉運至發射區。兩年前，“長五B”以完美首飛驚艷蒼穹，迎來載人航天工程“第三步”發展戰略任務實施的“開門紅”，拉開了空間站階段飛行任務的序幕，而后相繼送“天和”“問天”順利入軌。對于如何成為參與空間站建設的骨干力量，“長五B”已給出最優解答......
歷經十載磨一“箭” 一朝騰飛天下聞
長征五號B運載火箭是按照空間站工程任務要求，為滿足空間站艙段發射任務而研制的一型大型液體運載火箭。從立項到首飛，長征五號B運載火箭經歷了近十年的研制歷程。
2011年11月
長征五號B運載火箭正式批復立項，承擔發射空間站艙段的任務，運載火箭命名為長征五號B，代號CZ－5B
2012年1月
長征五號B運載火箭方案通過評審，轉入初樣研制階段
2018年11月
長征五號B運載火箭轉入試樣研制階段
2020年1月
長征五號B遙一運載火箭通過出廠評審，首飛任務載荷為新一代載人飛船試驗船及柔性充氣式貨物返回艙試驗艙
2020年5月
長征五號B遙一運載火箭在文昌航天發射場點火升空，搭載首飛載荷順利進入預定軌道，首飛任務取得圓滿成功，實現空間站階段飛行任務首戰告捷

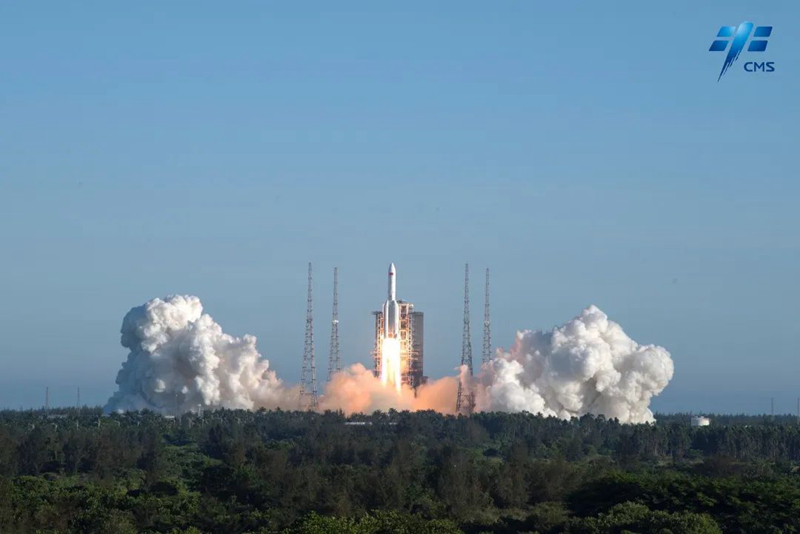

長征五號B運載火箭首次飛行任務
十年磨一“箭”，一朝天下聞。作為專為載人航天工程空間站建設而研制的一型新型運載火箭，“長五B”的運載能力是我國現役火箭中最大的，近地軌道運載能力達到25噸，唯它能托舉起重達20噸以上的空間站艙段發射入軌�！伴L五B”的首飛成功標志著我國運載火箭近地軌道運載能力躋身國際前列，為我國空間站工程后續任務的順利實施奠定了堅實基礎。
多項“黑科技” 打造艙段專屬“座駕”
長征五號B運載火箭開展了多項技術攻關和創新，多項首創“黑科技”為空間站艙段打造“專屬座駕”。
01 超大整流罩，不止于大
長征五號B運載火箭擁有目前我國最長最大的整流罩，整流罩長度達到20.5米、直徑5.2米，容積超過345立方米。如此寬敞的空間，也是為發射空間站艙段而量身打造的。此外，為了改善氣動特性，火箭整流罩采用流線型的馮·卡門曲線外形，可以更好地減小空氣阻力，減輕載荷影響；同時整流罩分離采用了旋轉式分離方案，確保超大整流罩安全可靠地分離。
長征五號B運載火箭整流罩
02 “零窗口”發射，分秒無誤
空間站交會對接任務對長征五號B火箭提出了“零窗口”發射的需求，發射時間精度誤差要控制在1秒以內，這就要求火箭各系統在點火前提前做好準備，等待點火。作為采用液氫、液氧等低溫推進劑的“冰箭”，長征五號B運載火箭的“零窗口”發射需要綜合權衡發射準備的“提前量”和低溫推進劑“蒸發”的“消耗量”間的關系。為此，研制人員通過可靠性分析和試驗實現了關鍵系統可靠性提升，通過射前流程優化提高了各系統對“零窗口”發射的適應性，開創了我國低溫運載火箭“零窗口”發射的先河。

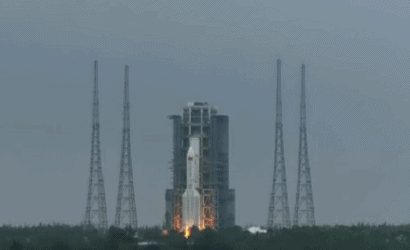

“零窗口”點火起飛
03 大直徑艙箭分離，以“柔”克剛
空間站艙段和長征五號B運載火箭的連接接口直徑超過4米，艙箭分離需要考慮可靠性、沖擊環境等多個方面的因素，既要確保安全分離，又要盡量將分離過程中出現的沖擊環境等不利影響降到最低。因而火箭采用了“雙隔沖框＋阻尼盒”的降沖擊方案，并應用了“顆粒阻尼技術”�！邦w粒阻尼技術”是一種新型振動被動控制技術，通過顆粒體和阻尼器構成一個耦合、封閉的非線性系統，依靠摩擦和非彈性碰撞，迅速地耗散動能，實現減振降噪的效果，使空間站艙段可以在“下車”過程中感受到火箭的“溫柔”。
04 大推力直接入軌，一步到位
長征五號B運載火箭采用一級半構型，由芯一級+助推器+艙罩組合體組成，因此沒有單獨的調姿和末速修正系統，而是利用一級火箭直接將有效載荷送入預定軌道。在一級發動機關機時，約140噸的推力在幾秒鐘之內消失，相當于一輛高速行駛的火車突然“剎車”，還要穩穩�？吭谥付ㄎ恢谩Ｑ兄迫藛T通過采用姿態控制增益優化和復合制導方法，提高了火箭姿態控制精度，降低了制導誤差對精度的影響，使火箭在分離時處于最佳“姿態”和最準位置。同時，增加了2枚反推火箭，使火箭一級箭體可以及時避開空間站艙段的軌道面，提高了艙箭分離的安全裕度。
長征五號B運載火箭不僅安全可靠、能力強，還可以為不同的“乘客”定制不同的“客艙”，這種定制化設計讓火箭可以更好地與航天器適配，使航天器能在有限的空間中安裝更多的載荷來實現最大能力。此次發射的長征五號B遙四運載火箭根據夢天實驗艙的形狀、重量進行了定制化設計。為了滿足夢天艙和火箭在發射區的工作需求，專門在火箭整流罩上設計了操作口的開口；為了滿足夢天實驗艙上升段無線通信的需求，在火箭整流罩上也專門定制化設計了整流罩相應的透波口；在軌道方面也對滿足夢天實驗艙入軌的需求進行了軌道的設計，以及入軌精度的詳細評估。
十里銀灘
巨箭聳立
靜待夢天
叩問寰宇
